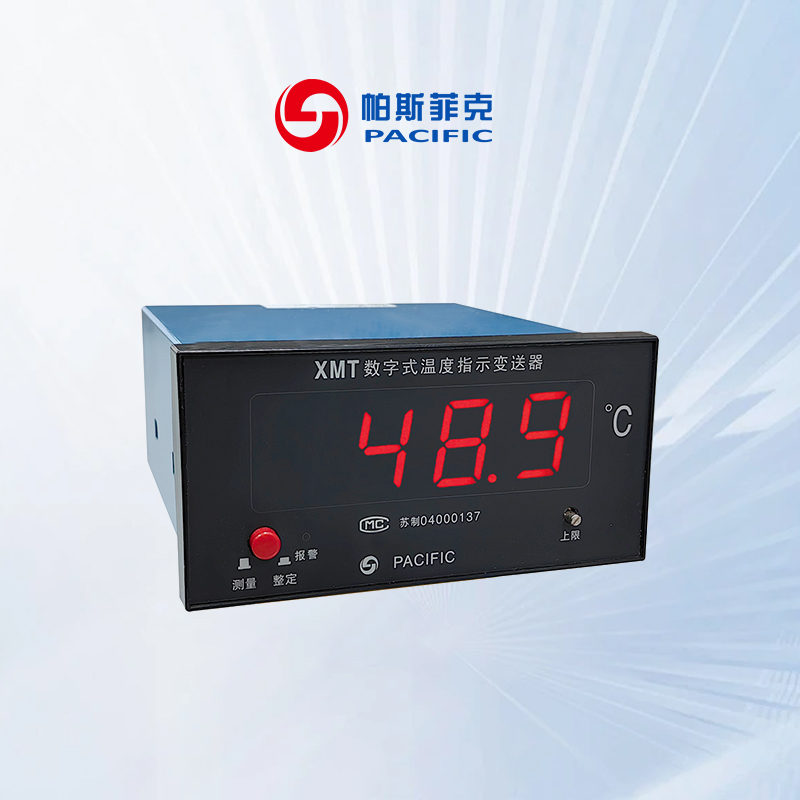

XMT-202D型主变压器油温指示变送器

一、产品概述

XMT202H型数字式温度指示变送器是专为电力系统测量、显示高压设备温升的一种新型温度测量仪器。该仪器具有可靠性好、测量精度高、读数稳定、外形美观、使用方便等特点，特别是采用了0.8寸的大LED显示器，使得该仪器的读数距离可达数十米，十分方便值班巡视人员的监测、记录。

本仪器配有0～5V、0～10mA或4～20mA（订货可选择）的线性模拟恒压或恒流温度变送输出功能，并有上限温度调节设定、上限报警输出双组常开触点。外型、开孔尺寸、传感器安装与标准的动圈系列仪表完全一致。十分适用于当今无人值班变电所的旧式仪表更换、改造，性能符合无人值班变电所的遥讯、遥测要求，是新型变电所必须配备的理想温度测量仪器。该仪器经常州、苏州等多个地区的变电所实际运行考核证明性能稳定、质量可靠，受到广大供电部门的普遍欢迎。

二、主要技术指标

测温范围：0～120.0℃

整定范围：全量程

基本误差：±0.5% %F.S+1

显示：0.8寸LED   3位半

读数分辨率：0.1℃

工作电压：AC220V±10%

遥讯输出接点容量：AC220 2A 2组

恒压输出：DC 0～5V（负载电阻>150Ω）(对应0～100℃，0～120℃)

恒流输出：0～10mA（负载0～1KΩ）   (对应0～120℃)或4～20mA（负载0～500Ω） (对应0～120℃)

外形尺寸：120×60×130(mm)         开孔尺寸：55×115(mm)
