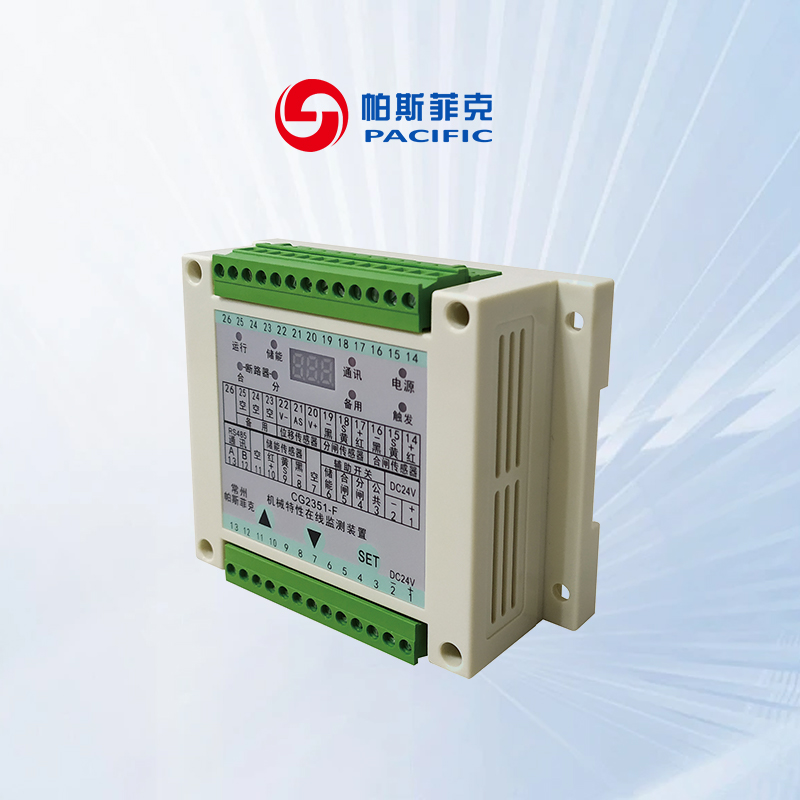

CG2351-F型断路器机械特性在线监测装置

一、产品概述

CG2351-F机械特性测试模块是CG2350的升级版，主要用于在线检测高压断路器的机械动作性能，能够实时了解断路器的机械性能，当发生异常时，能够即时维护，减少因断路器自身故障而引起的意外损失，保证了断路器的使用寿命。

二、主要技术指标

1、能够测量分合闸位移曲线（使用高精度旋转塑料电位器，机械寿命>100万次）

2、记录当前分合闸状态及分合闸次数。

3、分闸、合闸线圈电流曲线；分闸、合闸线圈峰值（最大）电流值

4、分闸、合闸线圈断线检测

5、储能电机电流曲线；储能电机电流峰值（最大）值

6、储能时间的测量

8、分闸、合闸时间(相对于辅助开关)

9、分闸、合闸速度（需设定初始超程）

10、分闸、合闸电压的测量

11、装置工作电压： DC24V；本机功耗：≤ 5W（以实物端子图为准）

12、工作环境温度：-10℃～70℃；相对湿度：5%～70%RH

13、EMC电磁兼容试验等级：IV 级

14、外形尺寸及安装方式：CG2351 — 145×91×73mm ，标准35mm导轨安装。
