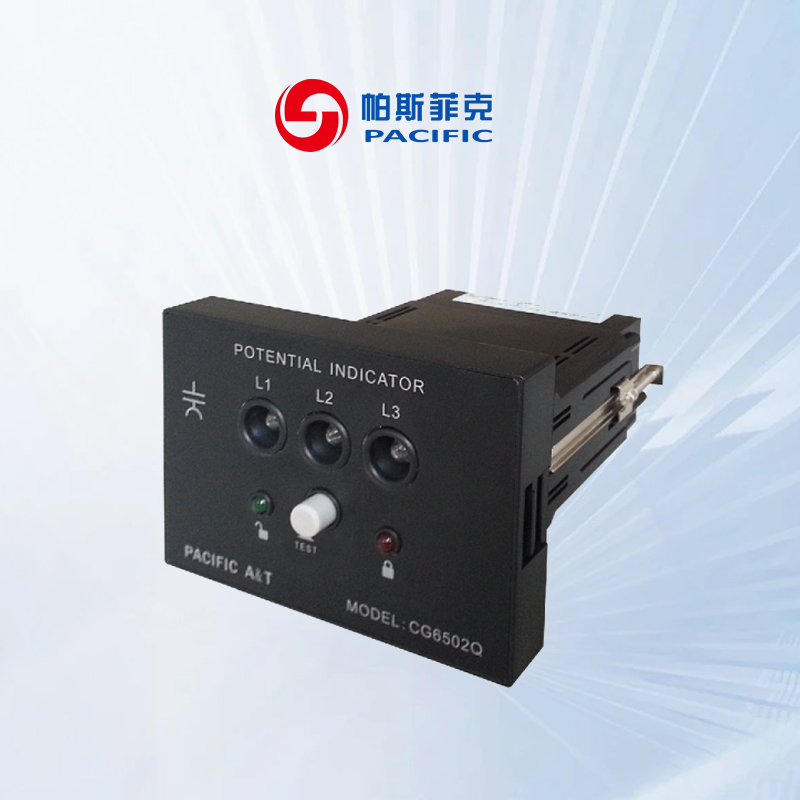

CG6502Q型 户内高压带电指示装置

一、产品概述

CG6502型户内高压带电指示器是在消化、吸收国外同类产品先进技术的基础上并结合国内电力设备技术进步而设计、发展的一种高可靠、长寿命的高压电柜户内带电指示及安全闭锁装置。该产品采用独特的电路设计技术使用户在做耐压试验时无须将指示器三相短路。适用于额定电压等级为：3kV~35kV，频率为50/60Hz的各种开关设备的配套，用以替代一些老式的可靠性不高的同类产品。该产品不仅可显示各相高电压回路的带电情况，而且还可与各类电磁锁配合，实现强制闭锁开关柜操作手柄及网门，达到防止带电关、合接地开关，防止误入带电间隔，提高开关设备的防误要求，本产品可替代一些进口同类产品和GSN型等国内同类产品。

二、主要技术指标

使用环境：-25℃~+50℃   ≤95% RH   海拔高度≤3000m

显示起辉电压：≥额定电压×0.15

闭锁起控电压：≥额定电压×0.40

连续工作寿命：≥100000小时

抗电强度：（接线端子对于外壳）>2000V 1min

闭锁电路电源：AC/DC 24~220V不同电源需提前说明

体积：80x 110 x 100（mm）   开孔尺寸: 100 x 70（mm）

适用传感器电容量：8PF ~ 130PF
