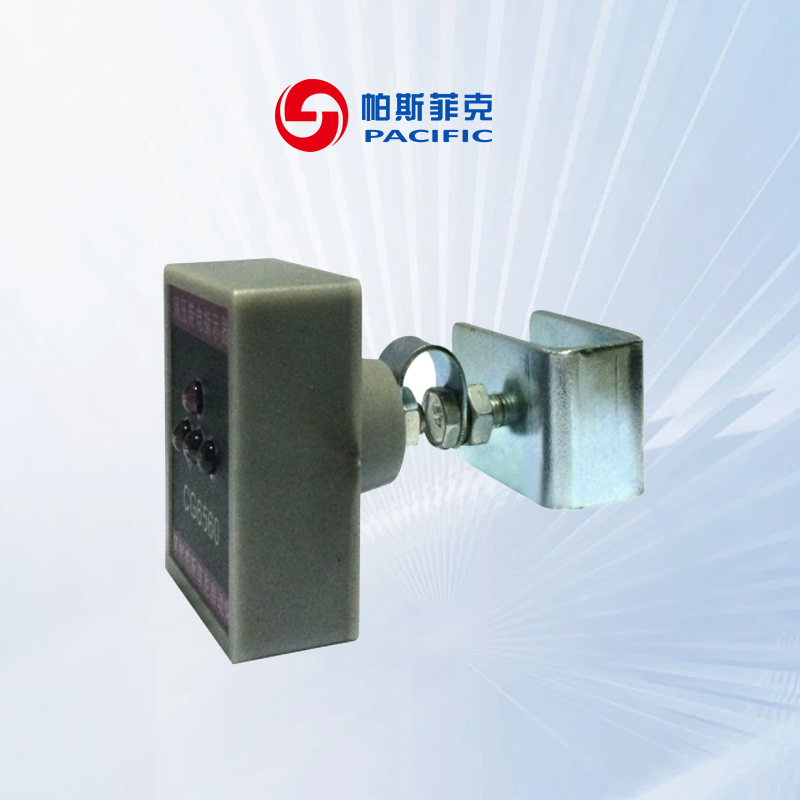

CG6560等电位高压带电指示器

CG6560等电位高压带电显示器是一种直接安装在室内高压（10～35kV）电气设备上、直观显示出高压电气设备是否带有运行电压的强闪光型提示性安全装置。当高压设备带有运行电压时，该指示器能够闪烁发光，警示用户高压设备带电。无电时则不显示。

该指示器是利用电场感应的原理，在高压电缆或铜排周围电场的作用下，利用电场能取能。它的出现解决了多年来“电能否可见”的难题。可以有效地防止由于人们对设备带电状况不掌握误触高压带电设备造成的高压触电事故。对于防止带电挂地线、带电合地刀事故，同样能起到明显的预防作用。

二、产品特点

1、显示清晰、提示性强。当高压设备带有运行电压时，该显示器能准确可靠闪烁显示，用于提醒工作人员设备带电，以防止误入带电间隔。

2、可靠性高、无需高压传感器和其他二次电源。利用电场取能。

3、超长寿命设计。内部元件全部采用长寿命、高可靠性元件。

4、安装简便，免维护。该显示器设计有专用弹簧卡具，直接安装于高压电气设备上，在做好隔离措施的前提下可带电装、拆，处于等电位状态。该显示器不受“过电压”影响，也不影响高压设备对地绝缘。

5、抗干扰性强。分相显示，不受邻相分相显示，不受邻相干扰，不会出现“误指示”。

三、技术指标

1、适用电压：10～35kV；

2、工作频率：50Hz～60Hz；

3、适用温度：-15℃～＋70℃；

4、起动电压： 3kV（10kV电压等级）

5、闪硕频率：25～60次／Min（视电压而定，越接近额定电压，闪烁越快）

6、使用场所：室内高压母线或者GG－1A、GSG高压开关柜内高压引线上；

7、使用寿命：大于10年；

8、外形尺寸：42×50×36mm；

9、显示清晰度：3米内清晰可辨；

10、抗异相干扰能力：系统正常运行时，三相正常显示；系统缺相运行时，带电相正常显示；无电相不显示。
