CG6568高压架空电缆超高亮带电显示器

一、产品概述

CG6568型高压高压架空电缆超高亮带电显示器，是一种采用弹簧夹固定在架空电缆上，接收高压感应电场，将电场信号转换为LED闪光信号，无论在太阳光强烈照射下，还是在能见度较低的天气条件下，只要高压线带电，在显示器垂直下方，可清晰地看到高压指示装置的高亮闪光，给电力检修施工人员提供清晰的警示作用，以保障电气线路作业人员的安全。

二、产品特点

1、利用高压电场的能量及太阳能光伏取电技术，只要把本产品挂上高压电缆相线，无需外加工作电源，只要高压线带电即可发出清晰可见的高亮闪光。

2、超长寿命设计。内部元件全部采用长寿命、高可靠元器件，整体环氧密封灌注，免维护，具有抗恶劣自然环境，抗雷击的性能，在户外连续工作寿命大于50000小时。

3、安装简便可靠，该显示器设计有专用弹簧卡具(根据需要另配)，安装时无需停电。用绝缘杆就可牢固地安装于高压电缆上，能承受恶劣气候的冲击。

三、主要技术指标

1、适用范围广，只需适当改变参数，即可应用于6kV, 10kV, 35kV, 110kV 和220kV等各种电压等级的户外高压设备。

2、电路部分全封闭，可全天候工作，能承受-40℃ ~ +70℃的户外严酷的工作条件。

3、无需外接工作电源，内部接入可充电池，由太阳能板给其自动充电，即使连续一个月缺乏光照的阴雨天气，充裕的电池容量照样可维持连续正常工作。

4、闪光起动电压： 额定电压值的50%。

5、闪光频次：高压有电时，每1.5S闪烁一次；高压无电时不起辉。

6、使用场所：户外架空高压电缆，直径12~35mm裸线或带绝缘皮的高压线均可工作。

7、使用寿命：大于50000小时。

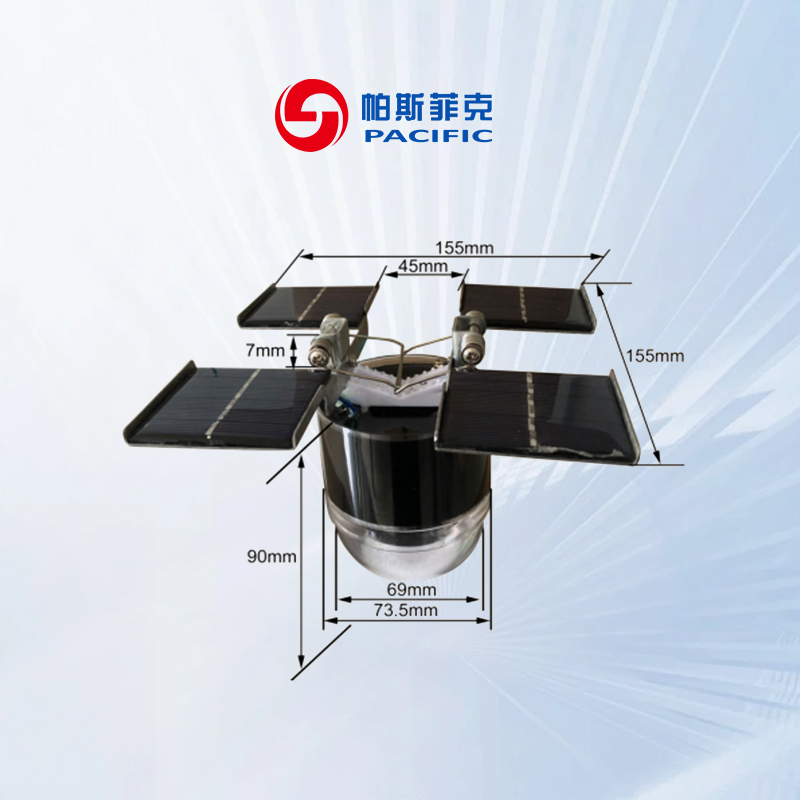

8、外形尺寸：如图所示。

9、清晰可见视距：不小于15m。
