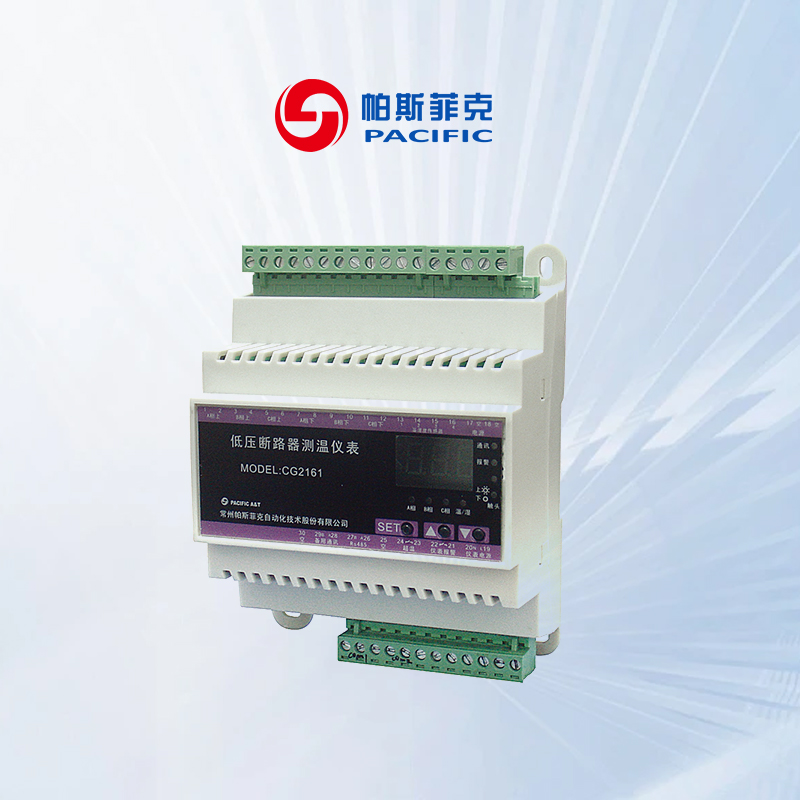

CG2161系列低压断路器触头有线测温装置

一、产品概况

CG2161低压断路器测温仪表可以适用于多种低压断路器的接点或触头温升监测，该仪表采用了先进的ARM微处理器测控技术及数字信号处理技术。它可以同时监测6路断路器接点或触头温度，及1路环境温湿度，并可在仪表面板上实时显示出来，也可以通过RS485通讯接口将测得的接点或触头及环境温度数据上传到上位机，该仪表具有测温范围大，精度高等特点，在接点或触头温度超温时能及时输出报警信号，可以有效预防断路器接点或触头温度过高烧毁接点或触头，对保障低压断路器可靠运行具有非常重要的意义。

二、主要技术指标

1、测温范围：-20℃～100℃    精度±1℃   　

测湿范围：(0～99)%RH     精度±5% RH （25℃）

2、测温传感器日本进口高精度、高温热敏电阻

主要功能：6路接点或触头发热点 + 1路柜内环境温湿度

3、开关量输出：

仪表自检报警继电器：220V/3A(无源一常开，上电自检后闭合)

触头超温报警继电器：220V/3A(无源一常开，任何一路触头温度超过设定的报警温度时闭合，超温的那路触头温度降低至比设定的报警温度低5℃时断开)

4、通讯接口：

RS485串行接口，通讯波特率4800、9600可选，机号1～254可设

5、抗干扰性能（电磁兼容性）：

快速瞬变脉冲群： GB/T17626.4-1999   Ⅲ级

静电放电：GB/T17626.2-1998   Ⅲ级

电压暂降、短暂中断和电压变化：   GB/TD626.11-1999          Ⅲ级

浪涌(冲击)：GB/T17626.5-1999     Ⅲ级

6、绝缘强度：IEC 60255-5   2KVrms-1min

7、工作环境温度 -20℃ ～ +55℃   湿度<95%RH（25℃）

8、工作电源：AC或DC 110～220V
