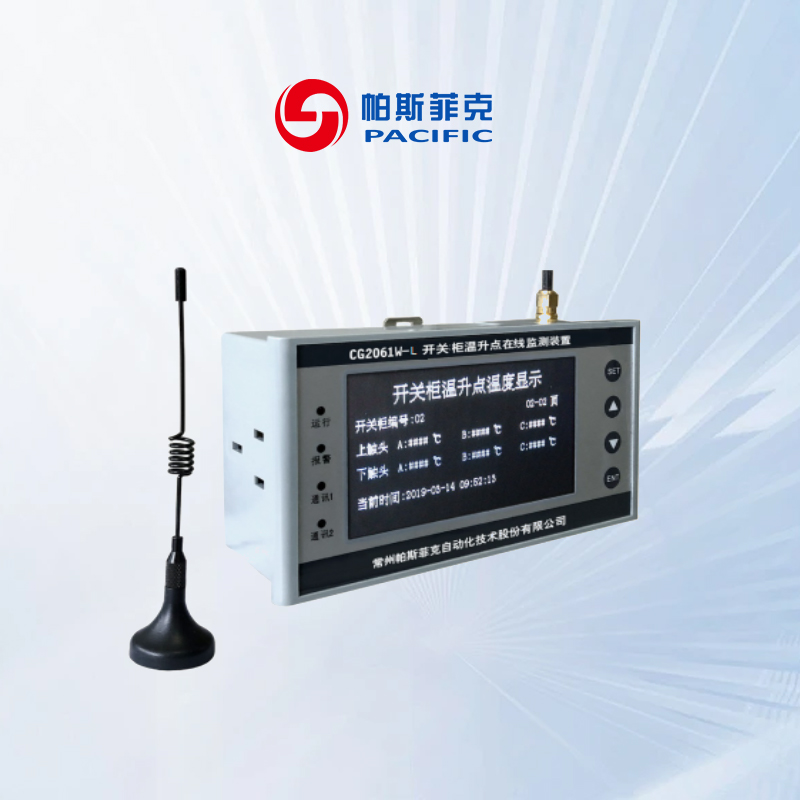

CG2061W-L 型开关柜温升点在线监测装置

一、产品概述

CG2061W-L型高压开关触点是一套十分先进、实用的高压开关的温升点在线监测装置。体积小巧、安装 方便、适用性强、可靠性高，该产品的工作电源取自一次回路的感应电流，一次电流10A即可启动无线温度传感器工作，CT取电的磁饱和应用技术，使得一次电流上升至4000A以上，也不会因取能过大而影响传感器的正常工作，该产品的无线温度传感器能够在高电磁场、大电流、以及125℃高温下长期稳定工作，实时将采集到的温度通过射频通讯传输到无线接收管理器上，实现不间断的、准确的测量。摆脱了传统的电池供电，同时延长了使用寿命，成功地实现产品升级换代，并且价格大幅下降节约成本。

二、主机主要技术指标(CG2061W-L)

1）工作电源：AC 85-265V 50HZ 或 DC 110-220V；

2）功耗：小于10W；

3）报警输出接点：1路继电器常开触点（AC220V/3A）；

4）报警参数设定：（1）超过温度报警设定值；

                             （2）任意2相温度之差大于设定值；

5）显示屏：4.3寸；

6）屏保：在没有操作时时，60秒钟后进入屏保，按任意键唤醒；

7）报警事件记录：50条；

8）对下通讯接口：无线通讯433MHz；

9）对上通讯接口：RS-485总线；

10）安装方式： 35 mm导轨安装或面板式安装（订货时注明）；

11）开孔尺寸：151*80；

12）外形尺寸：156*91*60mm；

三、测温传感器技术指标(CG2061W-T1、CG2061W-T2)

1）取电方式：CT取电，最小工作电流10A；

2）通讯频率：433MHz；

3）测温传感器测温范围：0~125℃    精度 ±1.5% FS

4）测温传感器无线发送距离：大于10米；
