KW2000B型电力监测仪

编号

名称

说明

1

电压输入端子

待测量电压输入

2

工作电源端子

仪表工作电源输入

3

电流输入端子

待测量电流输入

4

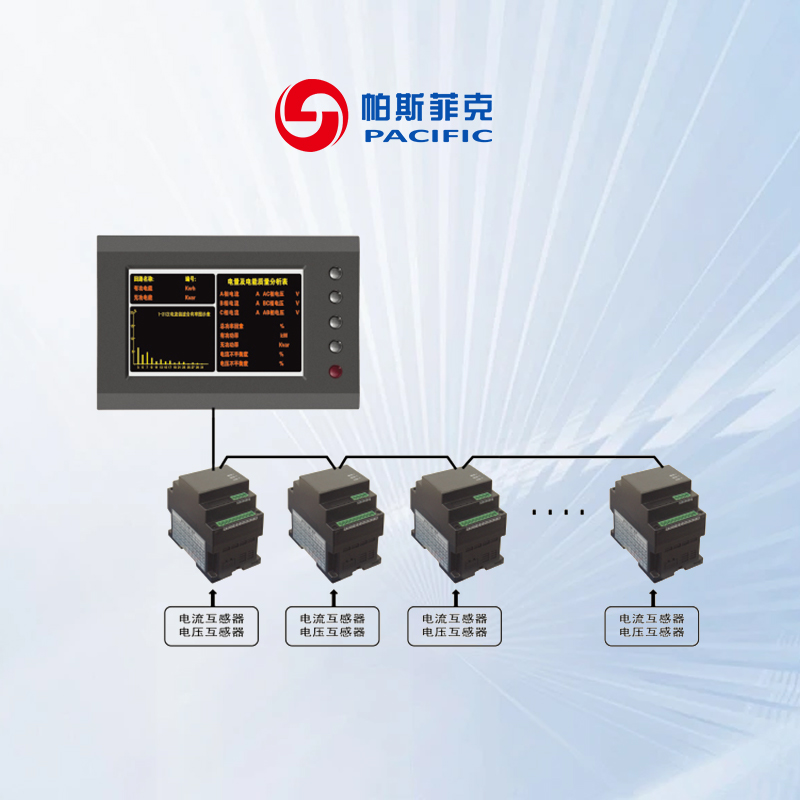

RS-485 通讯端子

可通过RS-485 总线通讯组网

5

预留

未定义

6

预留

未定义

测量参数

测量范围

测 量 误 差

分辨力

过载

电压

10.0～350V AC

±（0.5%读数+0.01V）

0.01V

120%

电流

0.02～5A AC

±（0.5%读数+0.001A）

0.001A

120%

有功

功率

U*I*COSΦ

PF=1.0：

±（0.5%读数+0.1W）

0.1W

有功

电能

400000000 KWh

0.1Wh

无功

功率

U*I*SINΦ

PF=0.0：

±（0.5%读数+0.2Var）

0.1Var

无功

电能

400000000 KVarh

0.1Varh

功率

因数

-1.00～1.00

±（0.5%读数+0.001）

0.001

频 率

45～65Hz

±0.01Hz

0.01Hz

谐波

1～31次

B级（GB/T 19862-2005）

相位角

0～360 deg

±（0.5%读数+0.1deg）

0.1deg

不平衡

0～1

±（0.5%读数+0.001）

0.001

电压和频率偏差

-1～1

±（0.5%读数+0.001）

0.001

电压输入（每路）

输入范围

5～400V

输入阻抗

1.2MΩ

电流输入（每路）

输入范围

0.05～5A

输入阻抗

<0.1Ω

串口

类型

光电隔离RS-485

协议

Modbus-RTU

波特率

4800、9600、19200、38400

工作环境

温度

-20～55℃

湿度

<75%RH

大气压力

80～106

工作电源

供电电压

85～265VAC    100～300VDC

供电频率

45～65Hz或直流

整机功耗

（带扩展）

<4VA

其它参数

外形尺寸

75 mm × 110 mm × 106 mm
